大拉退火装置的工作原理是什么？

发布日期：2021-04-10 作者：点击：

大拉机拉丝生产中，在铜丝退火后需要冷却并保护铜丝不受空气氧化而进行吹气，吹干铜丝表面的乳化水，避免造成铜丝质量不良。

如今处理的方法为在退火小组出线口改装吹气检查装置，刮走铜线表层的水份，但该吹气检查装置在排气全过程中会造成较高的噪声，不利工作员的身体健康。

因而，怎样减少吹气检查全过程中造成的噪声，是本行业专业技术人员现阶段必须处理的技术性难题。大拉退火装置合理减少了吹气检查全过程中造成的噪声。本实用新型zhuanli的另一目地是出示一种包含以上大拉机退火吹气检查装置的大拉机，合理减少了吹气检查全过程中造成的噪声。

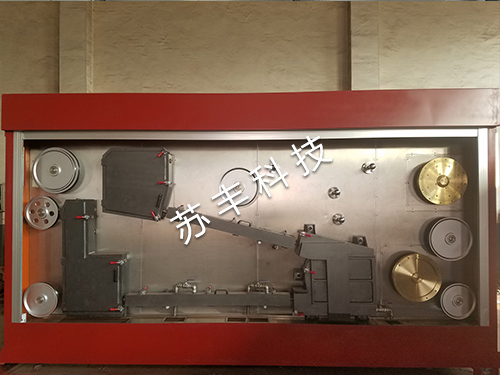

大拉退火装置

大拉退火装置包含大拉机、铜线、装置机壳、高溫保护气注气口、电加热装置、布线轮、防护板、退火轮、制冷箱和冷冻液,上述大拉机与大拉机拖出的铜线相互连接,铜线越过装置机壳包囊的退火装置,装置机壳顶端开有高溫保护气注气口,防护板将退火装置分成退火区和非退火区,电加热装置将非退火区又分成电加热装置内的加温区和电加热装置外的隔热保温区。

本产品铜线大拉退火装置的原理是：大拉机1将铜线2拖出后历经本产品的电加热装置5加温后进到隔热保温区，这时由高溫保护气注气口4向本产品内引入高溫N2用以维持隔热保温区域内铜线2的温度，另外避免铜线2被氧化，铜线2依次根据数个布线轮6，布线轮6内有数个布线轮限位开关槽63，为此来增加单位长度的铜线2留到隔热保温区域内的時间，铜线2根据隔热保温区后越过防护板7上的小圆孔进到退火区，退火区域内的多个退火轮8，退火轮8能够根据调整电流量控制板84根据的电流量尺寸来操纵退火轮8的表层温度，使铜线2可以在退火区域内阶梯性次序减温，铜线2再离去退火区，然后制冷、待备料。

大拉退火装置应用可调整表层温度的退火轮，使铜线串连联接数个退火轮后，调整不一样部位退火轮的表层温度，能够使铜线阶梯性减温，大家能够从退火轮上的温度显示器上形象化的看得出退火轮温度，防止铜线在某一部位的温度忽然减少。

其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
