中拉退火装置的结构是怎样组成的？

发布日期：2021-07-03 作者：点击：

中拉退火装置线缆经过冷拔处理后，导体均发生硬化，其拉伸强度和屈服强度明显提高，塑性、韧性普遍下降，伸长率变化尤其显著。要消除冷拉硬化现象，提高拉伸率，必须对其进行退火处理，消除内部应力和缺陷，使其恢复到冷加工前的物理和机械性能。若铜导线经550℃退火处理，导线柔软，不易被拉断。导体的电阻率下降了2.1%左右，从而降低了线路损耗。所以，退火软化是电线电缆和漆包线生产工艺中的重要环节。

由于不能保证真空罐内上下温度的均匀性，在退火软化过程中，导致退火后的铜线表面硬度不一致，使其力学性能与电气性能差别很大，影响产品质量。

对于以上不足之处，本实用新型的目的是提供一种中拉退火装置，其结构设计巧妙，能促使退火炉内保护气体在炉内上下流动，以便于上下热交换，使炉温趋于均匀，保证产品质量。

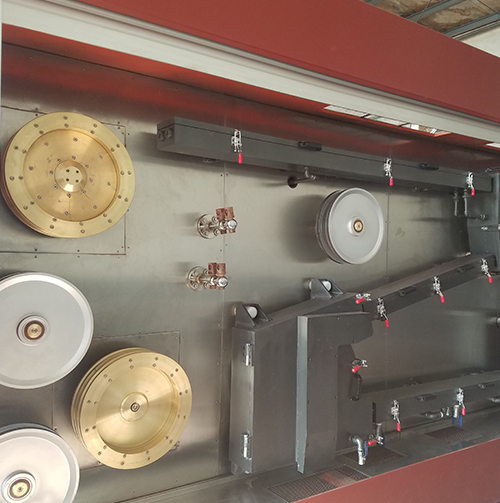

中拉退火装置结构

该实用新型的实施例如下：

一种中拉退火装置结构，包括：壳体、设置在壳体内的密封舱、设置在密封舱上的安装平面上的正极轮、负极轮、退火管、冷却水储水箱、导轮、一扇叶、第二扇叶、两组行走组件；一扇叶与第二扇叶间形成气体换热空间；一扇叶和第二扇叶的运动方向都是平行的；一扇叶和第二扇叶的运动方向是平行的，而另一组行走组件则是在拉丝的另一面上进行。

此外，在本实用新型更佳的实施方式中，一扇叶连接安装于正极轮的行走组件；一扇叶与矩形框架之间形成用于避让退火管的避让空间；第二扇叶与设置在导轮的行走组件连接；第二扇叶设置在退火管与导轮之间。
